Meraki MS 系列交換機
產品手冊
概 述
Cisco Meraki 提供一系列廣泛的交換機，這些交換機采用全 新設計，易于管理，而且絲毫不影響我們在傳統企業級交換 機上看到的強大性能和靈活性。
管理員通過一個簡潔、直觀的集中式界面管理 Meraki 接入與 匯聚交換機，因此減少了花在配置上的時間，增加了用于滿 足業務需求的時間。
設置一臺 Meraki 交換機只需將其聯網，沒有必要進行重復、 基于命令的配置。交換機聯網后數分鐘之內就可以啟動和運 行。
一個功能強大的集中管理界面可讓管理員深入了解網絡及其 使用情況，查看那些交換機接近數百個站點的容量，快速配 置和重配置交換機端口的安全、QoS 等策略。Meraki 控制面 板提供統一策略、事件日志和監測功能，便于用戶管理網絡 部署，而且不會對性能產生任何影響。
產品亮點
? 基于Cisco成熟的硬件技術的一系列企業級交換選項。
? 從基礎L2交換機到配備10GbE上行鏈路的高性能L3交換 機，適合各種規模的部署項目。
? 真正的零接觸配置模式，可按照企業的需求和要求擴展。
? 內置的故障排除工具、日志和提醒功能可降低運營支出。
? 高能效設計，提供低噪音和無風扇選項。
? 靈活堆疊，可擴展配置和提升高性能。
? 智能管理可降低成本和開銷，縮短問題解決時間。
? 行業標準特性使其能夠輕松整合到現有和混合基礎設施 中。
? 基于角色的管理，通過web實現自動安全的固件設計。

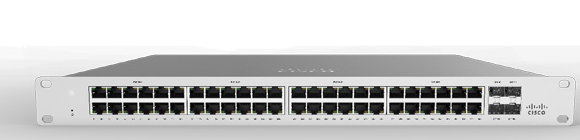

圖中顯示的是MERAKI MS350-48FP，功能隨型號而異。
企業級硬件
Meraki交換機搭載高端硬件，并具備卓越特性，其中包括：
? GbE、10 GbE和40 GbE上行端口，用于高速連接聚合層交換機和 其它上行設備。
? 可選的千兆位級端口可在單條Ethernet 電纜上提供高達10Gbps
的帶寬，并支持最新的WiFi性能能力。
? 線速無阻塞交換結構（最高432 Gbps）和用于部署高性能語音、視 頻和數據融合業務的8個專用QoS隊列。
? 高能效靜音設計和淺機架深度選項，可靈活部署在配線柜、辦公室 和教室中。
? 某些型號采用無風扇設計。
? 以太網供電 (PoE) 和PoE+，最高每個端口30W
? 高達740w的PoE功率預算，支持PoE+，可為AP、話機、攝像頭以及 其它支持PoE的設備供電 (MS220-8/P 為 124W），MS350-24X提 供 UPoE。
? 現場可更換、可熱插拔的電源和風扇。可為任務關鍵型應用提供 RPS 選項。
支持所有部署類型的強大的特性集
Meraki交換機包含高端產品具備的所有傳統Ethernet特性，其中包括：
? 用于為語音、視頻等任務關鍵型鏈路劃分優先級的服務質量
（QoS）
? 用于實現基于端口的網絡訪問控制的 IEEE 802.1X 支持
? 基于MAC的RADIUS認證和 MAC 白名單
? 用于簡化VoIP部署的語音 VLAN
? 用于以線速監測網絡流量的端口鏡像
? 用于防止用戶在網絡上添加非法 DHCP 服務器的 DHCP 監聽
? 用于優化組播流量的網絡性能的 IGMP 監聽
? 用于實現大容量中繼、堆疊和更高可用性的鏈路聚合控制協議
（LACP）
? 快速生成樹、BPDU 防護、根防護和其它防護措施，有助防范誤配 置，并縮短收斂時間。
? 端口級 VLAN 配置
? 多個管理角色和完善的安全策略管理
? 某些型號具備高性能3層路由能力

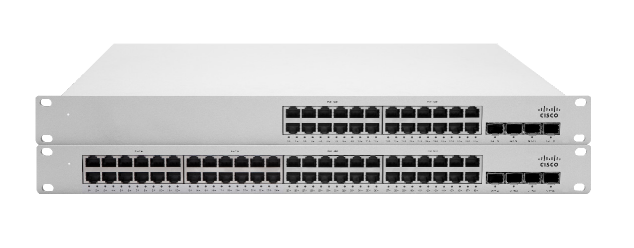

Meraki 交換產品組合
系 列 | MS120-8
| MS120
|
部署類型 | 簡易型 | 分支機構和小型園區 |
接口1 | 8 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45 |
上行鏈路 | 2 x 1GbE SFP | 4 x 1GbE SFP |
電源配置 | 外置PSU（非PoE型號、LP型號）
內置（FP 型號） | 內置 |
堆疊能力 | 僅限虛擬 | 僅限虛擬 |
路由能力 | DHCP 中繼 | DHCP 中繼 |
型號 | MS120-8-HW MS120-8LP-HW MS120-8FP-HW | MS120-24-HW MS120-24P-HW MS120-48-HW MS120-48LP-HW |

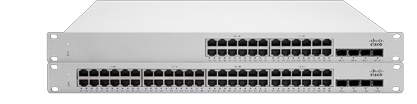

Meraki 接入交換產品組合
系 列 | MS210
| MS225
| MS250
| MS350
|
部署類型 | 分支機構和小型園區 | 分支機構和小型園區 | 分支機構和小型園區 | 園區和千兆位級 |
接口1 | 24 / 48 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45
8 x XGbE RJ45（僅限24X） |
上行鏈路 | 4 x 1GbE SFP | 4 x 10GbE SFP+ | 4 x 10GbE SFP+ | 4 x 10GbE SFP+ |
PoE 能力 | 3370W（P、LP型號）
740W（FP型號） | 370W（P、LP型號）
740W（FP型號） | 370W（P、LP型號）
740W（FP型號） | 370W（P、LP型號）
740W（24X、FP型號） |
電源配置 | 內置 可選RPS | 內置 可選RPS | 模塊化 可選冗余PSU | 模塊化 可選冗余PSU |
堆疊能力 | 80G物理 + 虛擬 | 80G物理 + 虛擬 | 80G物理 + 虛擬 | 160G物理 + 虛擬 |
路由能力 | 僅限靜態路 由 DHCP中繼 | 僅限靜態路 由 DHCP中繼 | 靜態 + 動態2 DHCP服務器 + 中繼 熱備（VRRP） | 靜態 + 動態2 DHCP服務器 + 中繼 熱備（VRRP） |
型號 | MS210-24-HW MS210-24P-HW MS210-48-HW MS210-48LP-HW MS210-48FP-HW | MS225-24-HW MS225-24P-HW MS225-48-HW MS225-48LP-HW MS225-48FP-HW | MS250-24-HW MS250-24P-HW MS250-48-HW MS250-48LP-HW MS250-48FP-HW | MS350-24-HW MS350-24P-HW MS350-24X-HW MS350-48-HW MS350-48LP-HW MS350-48FP-HW |
Meraki 聚合交換產品組合
系 列 |
MS410
|
MS425
|
部署類型 | 1G光纖聚合 | 10G光纖聚合 |
接口1 | 16 / 32 x GbE SFP | 16 / 32 x 10GbE SFP+ |
上行鏈路 | 2 x 10GbE SFP+ (MS410-16)
4 x 10GbE SFP+ (MS410-32) | 2 x 40GbE QSFP+ |
電源配置 | 模塊化 可選冗余PSU（單獨出售） | 模塊化 可選冗余PSU（單獨出售） |
堆疊能力 | 160G物理 + 虛擬 | 前端口160G +虛擬 |
路由能力 | 靜態 + 動態 DHCP服務器 + 中繼 熱備 | 靜態 + 動態 DHCP服務器 + 中繼 熱備 |
型號 | MS410-16-HW
MS410-32-HW | MS425-16-HW MS425-32-HW |
特性與能力
Meraki 交換機包含現代企業級接入交換機所具備的所有傳統以太網絡特性，其中包括：
智能園區和分支機構交換

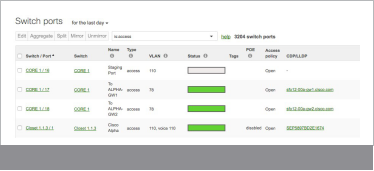

智能異常檢測功能標記出潛在的網絡事件
Meraki 交換機內置監測、故障排除和日志功能，可為各種規 模的項目提供一種全新的網絡基礎設施管理方法。
Meraki 的虛擬堆疊技術消除了配置腳本和命令, 讓管理員 能夠安全快速地更改某個或所有交換機。
毫不妥協的有線網絡安全

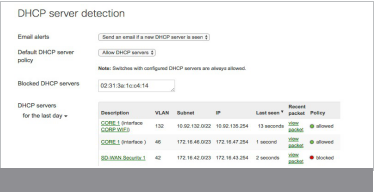

檢測全網中的非法DHCP服務器
無論是部署在辦公、醫院或零售店面中，Meraki交換機都能 讓安全策略的執行變得易如反掌。只需幾次點擊，您就能設 置多個安全策略, 并將它們應用于各個端口或整個網絡。
Meraki 交換機還提供全面的安全報告, 便于您主動發現非 法 DHCP 服務器以及網絡中的其它惡意活動。
以快捷簡便的方式排除故障

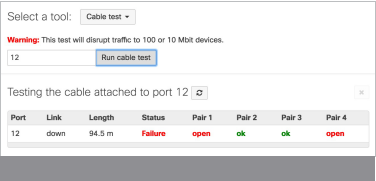

Meraki控制面板中的遠程線纜測試
借助遠程線纜測試、數據包捕獲等有助于隔離和排除網絡 問題的強大工具, 您將能大幅縮短問題解決時間。
Meraki 的動態網絡拓?fù)淇勺詣语@示整個網絡的互連方式。
斷電、停機或配置改變時, 可確保整個團隊收到提醒。
業內領先的智能管理
用于同時管理所有交換機端口的交換機虛擬堆疊
Meraki 的智能管理架構可實現真正的交換機零接觸配置－ 您可以在交換機抵達現場之前配置它們, 或者使用 Meraki 模板對所有交換機進行標準化配置, 無論它們的數量有多 大。
借助 Meraki 的虛擬堆疊技術, 管理員可從一個窗口管理數千個端口, 快速優化地完成其它方法需要數周才能完成的配置。
內置應用層可視性
精細到應用層的細粒度網絡客戶端可視性
Meraki 是唯一內置7層指紋技術的交換機 , 能夠識別從商 務app到 BitTorrent 和 YouTube 的數百種應用。
簡易搜索的用戶指紋便于管理員識別和控制各個用戶、PC、 iMac、iPad、Android 和其它設備。這種前所未有的可視性 能夠優化網絡資源和維持最佳網絡性能。
一站式管理的軟件架構

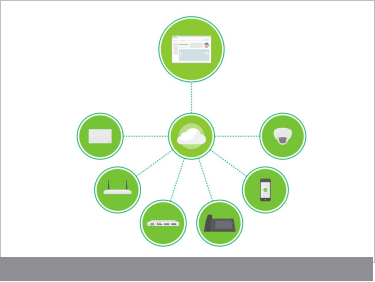

包含所有產品的Meraki云管理架構
Meraki 交換機運行所有其它 Meraki 產品所使用的 Meraki 操作系統。使用一個通用操作系統讓 Meraki 能夠在所有產 品線——從路由器到無線接入點——上提供一致的體驗。
聯網之后，交換機將自動連接 Meraki, 下載配置, 然后加入 相應網絡。如果需要新的固件, 交換機可以自動獲取和更 新，從而確保網絡擁有最新的漏洞修復、安全更新和特性。
機盒內包含
MS120 系列 內置安裝架，外置PSU（非PoE型號、LP型號），安裝螺釘套件，安裝說明
MS120 系列 安裝螺釘套件，安裝說明 MS220-8 系列 安裝螺釘套件，安裝說明
MS225 系列 安裝螺釘套件，安裝說明
MS250 系列 電源 (1）, 系統風扇 (2），安裝螺釘套件，安裝說明
MS350 系列 堆疊線纜（1），電源（1），系統風扇（2），安裝螺釘套件，安裝說明
MS410 系列 電源（1），系統風扇（2），安裝螺釘套件，安裝說明
MS425 系列 電源（1），系統風扇（3），安裝螺釘套件，安裝說明
可選配件
說明 | 配件 | 所支持的型號 |
電源線 | MA-PWR-CORD-US MA-PWR-CORD-EU MA-PWR-CORD-UK MA-PWR-CORD-AU | 所有型號 |
外置電源 | DC 54V/1.67A, 90W, MA-PWR-90WAC DC 12V/2.5A, 30W, MA-PWR-30WAC |
MS120-8, MS120-8-LP 型號 |
250W 電源 | MA-PWR-250WAC | MS350-24, MS350-48, MS410 型號, MS425 型號 |
640W 電源 | MA-PWR-640WAC | MS350-24P, MS350-48LP |
1025W 電源 | MA-PWR-1025WAC | MS350-24X，MS350-48FP |
Meraki 堆疊線纜, 0.5 米 |
MA-CBL-40G-50CM |
所有 MS225、MS250、MS350、MS410 型號和 MS425 型號 |
Meraki 堆疊線纜, 1 米 |
MA-CBL-40G-1M |
所有 MS225、MS250、MS350、MS410 型號和 MS425 型號 |
Meraki 堆疊線纜, 3 米 | MA-CBL-40G-3M | 所有 MS225、MS250、MS350、MS410 型號和 MS425 型號 |
16K系統風扇 | MA-FAN-16K | MS350-24，MS350-24P, MS350-48，MS350-48LP，MS350-48FP |
18K系統風扇 | MA-FAN-18K | MS350-24X，MS410 系列，MS425 系列 |
Meraki MS 交換機支持用于建立高速連接的 SFP/SFP+/QSFP+ 光纖配件。Meraki 提供各種 GbE、10GbE 和 40GbE 配件。欲了解所有規格和兼容信息，敬請查看 Meraki 配件
手冊：https://meraki.cisco.com/lib/pdf/meraki_datasheet_sfp.pdf
